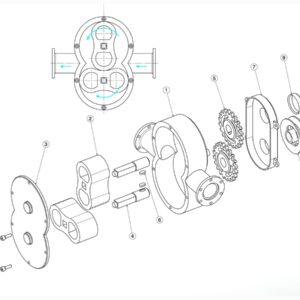

نقشه فنی مکانیکی استاندارد

نمایش کامل عملکرد مکانیکی و منطق حرکتی اختراع – گامی میان ایده و ساخت واقعی

نقشه فنی مکانیکی استاندارد دومین مرحله از چهار نوع نقشه فنی است.
اگر «نقشه مفهومی» برای درک سریع ایده‌تان طراحی می‌شود، این نقشه برای نمایش دقیق‌تر عملکرد مکانیکی، نحوه حرکت اجزا، و منطق عملکرد اختراع است، حتی اگر هنوز ابعاد نهایی یا جزئیات ساخت مشخص نباشند.

این نقشه به‌ویژه برای ثبت اختراع رسمی، تحلیل عملکرد فنی، و آماده‌سازی برای طراحی ساخت و تولید استفاده می‌شود.

🧭جایگاه این نقشه در مسیر طراحی اختراع

۱. نقشه مفهومی — نمایش کلی ایده و اجزا
۲. نقشه فنی مکانیکی استاندارد — نمایش عملکرد مکانیکی، سه‌نما، نمای انفجاری
۳. نقشه ساخت — نقشه با ابعاد نهایی، تلرانس‌ها و آمادهٔ تولید
۴. نقشه تولید حرفه‌ای — شامل مواد، عملیات سطحی، ریزتلرانس‌ها و دستورالعمل‌های تولید

تمام این مراحل قابلیت ثبت اختراع دارند، اما سطح دقت فنی و جزئیات ترسیمی در هر کدام متفاوت است.

🔹 ویژگی برجسته این پکیج

• طراحی با نرم‌افزار SolidWorks (محور طراحی پارامتریک و مونتاژ)

• شامل سه‌نما (جلو، بالا، بغل) با نمایش دقیق نماها

• نمای انفجاری (Exploded View) برای نمایش ترتیب و نحوهٔ مونتاژ قطعات

• مناسب برای ثبت اختراع مکانیکی و صنعتی و آماده‌سازی برای تولید نمونه اولیه

🎯 هدف نقشه فنی مکانیکی استاندارد

• نمایش کارکرد دقیق مکانیکی و مسیر حرکت نیرو، چرخش یا انتقال انرژی

• مشخص کردن اجزای اصلی، محل اتصال‌ها و تعامل بین قطعات

• ارائه تصویری فنی از نحوه عملکرد دستگاه برای داور ثبت اختراع یا تیم طراحی

• آماده‌سازی برای ورود به مرحله طراحی ساخت

⚙️ محتوای تحویلی

پس از تحلیل ایده و هدف عملکرد، تیم نقشه‌فنی طرح شما را به نقشه‌ای فنی و استاندارد تبدیل می‌کند.
خروجی شامل:

• ترسیم فنی دو بعدی (۲D) از اجزا و نحوه اتصال

• نمایش مسیر حرکت، نیرو و عملکرد مکانیکی

• نمایش بخش‌های داخلی یا مقاطع در صورت نیاز

• توضیح مکتوب عملکرد و اجزای کلیدی

• فایل نهایی آماده برای ثبت اختراع یا ارتقا به نقشه ساخت

🧠 فرایند سفارش

۱. ارسال ایده و توضیح عملکرد مکانیکی — همراه با طرح مفهومی یا اسکچ اولیه.
۲. تحلیل فنی ایده — بررسی مسیر حرکت، نوع انتقال نیرو و ساختار مکانیکی.
۳. طراحی نقشه فنی استاندارد — با رعایت اصول نمایش اجزا و مکانیزم‌ها.
۴. بازبینی و تأیید نهایی — نسخه نهایی پس از تأیید شما تحویل داده می‌شود.

💡 مزایا و کاربردها

• قابل استفاده برای ثبت اختراع رسمی

• نمایش دقیق عملکرد اختراع بدون نیاز به ساخت واقعی

• کمک به درک فنی داوران اداره ثبت و کاهش احتمال رد در بررسی ماهوی

• پایه‌ای برای طراحی نقشه ساخت و تولید حرفه‌ای

• مناسب برای تحلیل حرکت، بررسی عملکرد یا ارائه به سرمایه‌گذار فنی

⚠️ نکات مهم پیش از سفارش

• ابعاد در این مرحله ممکن است تقریبی باشند؛ هدف نمایش عملکرد است نه ساخت.

• برای ثبت اختراع، این نقشه از نظر قانونی کاملاً معتبر است.

• اگر ایده شما چند بخش یا حرکت دارد، در توضیحات ذکر کنید تا به‌صورت چندنما طراحی شود.

• پس از این مرحله، امکان ارتقا به «نقشه ساخت» یا «نقشه تولید» وجود دارد.

💬 سوالات متداول

۱. آیا با این نقشه می‌توان اختراع ثبت کرد؟
بله. این نقشه از نظر اداره ثبت اختراعات کفایت می‌کند، چون عملکرد و ساختار مکانیکی اختراع را به‌روشنی نشان می‌دهد.

۲. چه تفاوتی با نقشه مفهومی دارد؟
نقشه مفهومی فقط ایده و اجزا را نشان می‌دهد، اما نقشه فنی مکانیکی مسیر نیرو و نحوه کار قطعات را مشخص می‌کند.

۳. آیا لازم است ابعاد دقیق داده شود؟
خیر. تمرکز این مرحله بر نمایش عملکرد است، نه اندازه‌های دقیق تولید.اگر نیاز به تلرانس‌های تولیدی ریز دارید، بستهٔ «نقشه ساخت» مناسب‌تر است.

۴. اگر اختراع من الکترومکانیکی باشد (دارای موتور یا مدار)، چه کنم؟
در این حالت نقشه فنی مکانیکی با همکاری بخش الکترونیکی طراحی می‌شود تا حرکت و کنترل هم‌زمان نمایش داده شود.

۵. نمای انفجاری چه فایده‌ای دارد؟
نمای انفجاری ترتیب مونتاژ، محل پیچ‌ها/پین‌ها و روابط مونتاژی را نشان می‌دهد و به سازنده کمک می‌کند تا ساخت را بدون ابهام انجام دهد.

۶. آیا فایل SolidWorks هم تحویل داده می‌شود؟
در صورت درخواست مشتری، فایل‌های پارامتریک SolidWorks یا خروجی‌های رایج CAD (STEP/STL/DWG) قابل ارائه‌اند.

۷. آیا اطلاعاتم محرمانه می‌ماند؟
قطعاً. شما میتوانید توافق‌نامه عدم افشا اطلاعات (NDA) را تکمیل نمایید.
